شیر سختی گیر F69A3 رانکسین سایز 3/4 اینچ: مشخصات و نصب

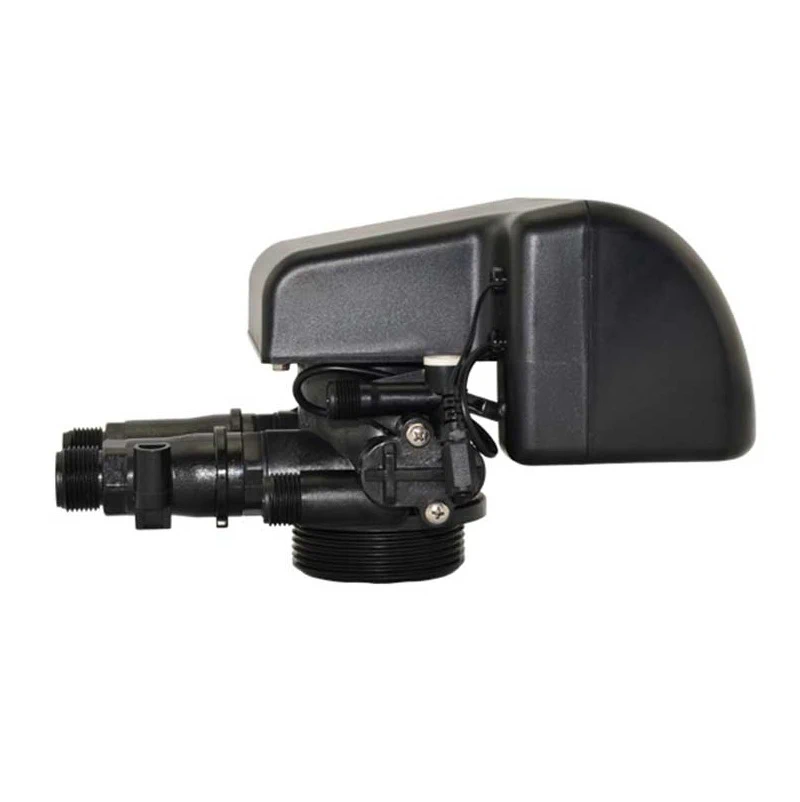

شیر سختی گیر F69A3 یک شیر کنترلی رزینی است که روی مخازن FRP نصب می‌شود و چرخه‌های سرویس، بک‌واش، شستشوی آهسته، شستشوی سریع و پر کردن آب‌نمک را مدیریت می‌کند. این شیر برای حذف یون‌های سختی‌ساز و نرم‌سازی آب در مصارف خانگی، تجاری و نیمه‌صنعتی طراحی شده است. این مطلب مشخصات فنی، نحوه کار، نکات نصب، نگهداری و عیب‌یابی شیر سختی گیر F69A3 را شرح می‌دهد.

معرفی شیر سختی گیر F69A3

شیر سختی گیر F69A3 بخشی از سیستم نرم‌سازی آب با رزین تبادل یونی است. رزین داخل مخزن FRP یون‌های کلسیم و منیزیم را جذب می‌کند و در عوض یون سدیم آزاد می‌کند. پس از مدتی رزین اشباع می‌شود و به احیا نیاز دارد. این شیر چرخه احیا را خودکار مدیریت می‌کند. زمان احیا را تعیین می‌کند، جریان آب را هدایت می‌کند و مراحل شستشو و پر کردن تانک نمک را به ترتیب اجرا می‌کند.

بدنه این شیر از پلاستیک ABS ساخته شده و سایز اتصال آن 3/4 اینچ است. دبی عبوری حداکثر 2 متر مکعب بر ساعت و فشار کاری بین 1.5 تا 6 بار است. دمای کاری، کیفیت آب ورودی و سایر شرایط محیطی در بخش‌های بعدی آمده است.

مشخصات فنی شیر سختی گیر F69A3

جدول زیر مشخصات عددی شیر را نشان می‌دهد. پیش از خرید یا نصب، این مقادیر را با برگه مشخصات فنی و دفترچه راهنمای سازنده تطبیق دهید.

اصول کار سختی گیر رزینی با شیر F69A3

سختی آب عمدتاً به یون‌های کلسیم و منیزیم مربوط است. سازمان زمین‌شناسی ایالات متحده (USGS) این یون‌ها را منبع اصلی سختی آب معرفی می‌کند. این یون‌ها در دیگ بخار، لوله‌ها و لوازم خانگی رسوب ایجاد می‌کنند. سختی گیر رزینی با عبور آب از بستر رزین کاتیونی کار می‌کند. رزین یون‌های سختی‌ساز را جذب می‌کند و یون سدیم آزاد می‌کند. آب خروجی نرم است، اما شوری کل آب تغییر چندانی نمی‌کند.

رزین پس از مدتی ظرفیت خود را از دست می‌دهد. برای بازگرداندن ظرفیت، رزین با محلول نمک طعام شستشو می‌شود. به این مرحله احیا می‌گویند. شیر کنترلی این مراحل را در زمان مناسب و به ترتیب درست اجرا می‌کند. اگر ترتیب مراحل اشتباه باشد، آب نرم نمی‌شود یا آب شور وارد مصرف می‌شود.

شیر F69A3 سه بخش اصلی دارد: صفحه کنترل دیجیتال، مکانیزم داخلی برای تغییر مسیر جریان و اتصالات ورودی، خروجی، پساب و ورودی آب نمک. مکانیزم داخلی با حرکت دیسک یا پیستون، مسیر آب را برای هر مرحله جابه‌جا می‌کند. عمر این بخش مستقیماً بر دوام شیر اثر دارد.

چرخه‌های کاری شیر سختی گیر F69A3

هر چرخه احیا چند مرحله دارد و شیر این مراحل را به ترتیب انجام می‌دهد. مدت و ترتیب دقیق هر مرحله در تنظیمات شیر مشخص می‌شود.

حالت سرویس

در حالت سرویس، آب از ورودی وارد مخزن می‌شود، از بستر رزین عبور می‌کند و از خروجی به مصرف می‌رسد. بیشتر زمان کار شیر در همین حالت سپری می‌شود.

بک‌واش

در بک‌واش جهت جریان آب برعکس می‌شود. آب از پایین مخزن به بالا حرکت می‌کند و بستر رزین را بالا می‌برد. این مرحله ذرات معلق و خرده‌های جمع‌شده در بستر را می‌شوید و آب آن به پساب می‌رود.

جذب آب‌نمک و شستشوی آهسته

در این مرحله محلول نمک از تانک نمک کشیده می‌شود و آرام از بستر رزین عبور می‌کند. جریان کم به محلول فرصت می‌دهد یون‌های سختی‌ساز را از رزین خارج کند و ظرفیت رزین را بازگرداند.

شستشوی سریع

پس از احیای آرام، نمک باقی‌مانده باید از رزین پاک شود. شستشوی سریع با جریان بیشتر آب انجام می‌گیرد و محلول اضافی را به پساب می‌برد.

پر کردن آب‌نمک

در این مرحله تانک نمک دوباره با آب پر می‌شود تا محلول نمک برای چرخه بعدی آماده شود. زمان این مرحله در تنظیمات شیر کنترل می‌شود.

ویژگی‌های کلیدی شیر سختی گیر F69A3

نمایشگر دیجیتال و نشانگر وضعیت

شیر F69A3 صفحه نمایش LCD دارد و پارامترهای کار را نشان می‌دهد. نشانگر LED مرحله فعال را مشخص می‌کند. کاربر بدون ورود به منو می‌تواند تشخیص دهد که شیر در حالت سرویس است یا در چرخه احیا.

احیای دستی با دکمه Manual/Return

با فشردن دکمه Manual/Return می‌توان احیا را زودتر از زمان برنامه‌ریزی‌شده آغاز کرد. این امکان برای زمان‌های مصرف بالا یا آب با سختی بیشتر مفید است. استفاده بی‌دلیل از این حالت مصرف نمک و آب را بالا می‌برد؛ به همین دلیل، برای کاهش هدررفت منابع، برنامه WaterSense آژانس حفاظت محیط زیست آمریکا (EPA) توصیه می‌کند تنظیمات احیا بر اساس نیاز واقعی باشد. فقط در صورت نیاز از این حالت استفاده کنید.

دو حالت احیای زمانی

شیر دو حالت احیای زمانی دارد. در یک حالت، زمان احیا بر اساس ساعت تعیین می‌شود. انتخاب حالت در منو انجام می‌گیرد. تنظیم دقیق آن به حجم مصرف روزانه، سختی آب ورودی و ظرفیت مخزن بستگی دارد.

برنامه‌ریزی بر اساس ساعت یا حجم

در مصرف ثابت، برنامه زمانی ساده‌تر است. در مصرف متغیر، برنامه حجمی دقیق‌تر عمل می‌کند. نوع برنامه مناسب را بر اساس الگوی مصرف خانواده یا مجموعه خود انتخاب کنید.

قفل دکمه‌ها

اگر یک دقیقه هیچ دکمه‌ای فشرده نشود، قفل دکمه‌ها فعال می‌شود. برای باز کردن قفل، دکمه‌های بالا و پایین را پنج ثانیه نگه دارید. این قابلیت از تغییر تصادفی تنظیمات جلوگیری می‌کند.

ورود به منوی تنظیمات

برای ورود به منو، دکمه‌های Manual/Return و Menu/Confirm را همزمان پنج ثانیه نگه دارید. پیش از هر تغییر، مقادیر فعلی را یادداشت کنید تا در صورت اشتباه به تنظیمات قبلی برگردید.

عملکرد Interlock در سیستم‌های موازی

در سیستم‌های چندمخزنه، عملکرد Interlock اجازه می‌دهد تنها یک شیر در حالت احیا باشد. بقیه شیرها در حالت سرویس می‌مانند. این قابلیت از قطع کامل آب یا افت ناگهانی فشار جلوگیری می‌کند.

کنترل از راه دور

کانکتور شیر می‌تواند سیگنال خارجی دریافت کند. این قابلیت امکان یکپارچه‌سازی با PLC یا کامپیوتر را فراهم می‌کند. سیم‌بندی و سازگاری سیگنال باید طبق نقشه سازنده انجام شود.

بدنه ABS و مقاومت در برابر خوردگی

ساختار ساده شیر و بدنه ABS در برابر بسیاری از مواد شیمیایی موجود در آب مقاوم است. با این حال، نور مستقیم خورشید و گرمای زیاد به آن آسیب می‌زند، بنابراین نصب در فضای باز توصیه نمی‌شود.

کاربردهای شیر سختی گیر F69A3

این شیر در کاربردهای زیر استفاده می‌شود:

• سیستم‌های تصفیه و فیلتراسیون آب که در کنار فیلتر رسوب و کربن کار می‌کنند.
• سیستم‌های کاهش مواد معدنی آب برای کاهش یون‌های فلزی و سختی.
• تجهیزات تبادل یونی برای آب خام با سختی کمتر یا برابر 6.5 میلی‌مول بر لیتر.
• نرم‌سازی آب بویلر که رسوب سختی در آن باعث افت راندمان می‌شود.
• پیش‌تصفیه سیستم‌های اسمز معکوس برای حفاظت از غشا.
• سیستم‌های فیلتراسیون آب استخر در مناطقی با آب سخت.

خانواده‌ها با این شیر آب ساختمان را نرم می‌کنند و از آبگرمکن، ماشین ظرفشویی و لباسشویی محافظت می‌کنند. هتل، رستوران یا کارگاه با احیای خودکار نیاز به نظارت دستی کمتری دارند. در کاربردهای صنعتی، تنظیمات شیر باید با حجم آب، سختی ورودی و ظرفیت تجهیزات هماهنگ شود.

سازگاری شیر سختی گیر F69A3 با مخزن و رزین

این شیر برای مخازن FRP با قطر 6 تا 12 اینچ طراحی شده است. قطر و ارتفاع مخزن را اندازه بگیرید و سازگاری اتصال آن را با سایز 3/4 اینچ بررسی کنید. اگر مخزن شما خارج از این بازه است، پیش از خرید با کارشناس مشورت کنید.

نوع رزین نیز اهمیت دارد. رزین کاتیونی اسیدی قوی که در سختی گیرهای خانگی رایج است با احیای نمکی کار می‌کند. هر تغییر در نوع رزین یا مواد داخل مخزن باید با سازنده هماهنگ شود. مقدار رزین باید متناسب با سختی آب ورودی و حجم مصرف باشد.

انتخاب ظرفیت مناسب شیر سختی گیر F69A3

برای تنظیم شیر، سه عدد لازم است: حجم مصرف روزانه آب نرم، سختی آب ورودی و ظرفیت رزین مخزن. به‌طور تقریبی، ظرفیت کل رزین را بر سختی آب ورودی تقسیم کنید تا حجم آب قبل از احیا به دست آید. محاسبه دقیق را کارشناس باید انجام دهد.

دبی حداکثر 2 متر مکعب بر ساعت را با مصرف لحظه‌ای مقایسه کنید. اگر مصرف لحظه‌ای بیشتر باشد، افت فشار و کاهش کیفیت نرم‌سازی رخ می‌دهد. در این حالت باید ظرفیت بالاتر یا سیستم موازی در نظر گرفته شود.

بازه فشار کاری 1.5 تا 6 بار است. فشار ورودی کمتر از 1.5 بار ممکن است عملکرد شیر را مختل کند. بیش از 6 بار باید با کاهنده فشار کنترل شود. گیج فشار را برای سنجش فشار ورودی به کار ببرید.

نکات نصب شیر سختی گیر F69A3

پیش از نصب، دفترچه راهنما را مطالعه کنید و ابزار لازم را آماده کنید. نصب باید توسط کارشناس باتجربه انجام شود. کارهای مکانیکی و سیم‌کشی کانکتور کنترل از راه دور نیز باید توسط کارشناس انجام گیرد.

انتخاب محل نصب

محل نصب را طوری انتخاب کنید که مسیر پساب کوتاه و دسترسی برای تعمیر آسان باشد. نزدیک بودن به تانک نمک، لوله‌کشی ساده‌تری ایجاد می‌کند.

1. سختی گیر را نزدیک فاضلاب قرار دهید تا مسیر پساب کوتاه باشد.
2. در اطراف واحد فضای کافی برای تعمیر و نگهداری بگذارید.
3. تانک نمک را نزدیک سختی گیر قرار دهید.
4. از نصب نزدیک منبع گرما، نور مستقیم خورشید و باران خودداری کنید.
5. از محیط‌های با اسید یا باز قوی، ویبره شدید و میدان مغناطیسی قوی دوری کنید.
6. زیر شیر یک کف‌شور یا ظرف جمع‌کننده بگذارید تا خسارت نشتی کم شود.

جلوگیری از برگشت آب به تانک نمک

اگر خروجی آب یا مخزن بالاتر از شیر باشد، باید کنترلر سطح مایع در تانک نمک یا چک‌ولو در مسیر خروجی نصب شود. هدف این است که آب در زمان بک‌واش به تانک نمک برنگردد. نادیده گرفتن این نکته می‌تواند تانک نمک را آلوده کند.

لوله‌کشی و اتصالات

اگر از لوله مسی لحیم‌شده استفاده می‌کنید، لحیم‌کاری را پیش از اتصال به شیر انجام دهید. حرارت لحیم‌کاری به بدنه پلاستیکی آسیب می‌زند. برای آب‌بندی اتصالات از نوار تفلون یا چسب مناسب استفاده کنید و فقط تا حد لازم سفت کنید. فشار اضافی باعث کج شدن یا شکستن بدنه می‌شود.

راه‌اندازی اولیه شیر سختی گیر F69A3

پس از نصب مکانیکی، راه‌اندازی را با ترتیب زیر انجام دهید:

1. شیرهای ورودی و خروجی را ببندید و مسیر را از نظر نشتی بررسی کنید.
2. تانک را با آب پر کنید تا هوای داخل خارج شود.
3. شیر را در حالت بک‌واش قرار دهید تا ذرات ریز رزین شسته شوند.
4. تانک نمک را با نمک مناسب سختی گیر پر کنید و مقدار آب آن را تنظیم کنید.
5. ساعت روی صفحه را درست تنظیم کنید.
6. سختی آب ورودی را اندازه بگیرید و در منو وارد کنید.
7. زمان یا حجم احیا را متناسب با مصرف تعیین کنید.
8. یک احیای دستی با دکمه Manual/Return اجرا کنید و مراحل را مشاهده کنید.
9. آب خروجی را تست سختی کنید تا از نرم بودن آن مطمئن شوید.

از نمک مناسب سختی گیر استفاده کنید. نمک ناخالص می‌تواند رسوب ایجاد کند و به رزین آسیب بزند. مقدار نمک را دقیق تنظیم کنید، زیرا تنظیم بیش از حد هدررفت ایجاد می‌کند و تنظیم کم، ظرفیت نرم‌سازی را کاهش می‌دهد.

نگهداری دوره‌ای شیر سختی گیر F69A3

نگهداری منظم عمر شیر و رزین را افزایش می‌دهد:

• هر ماه سطح نمک را بررسی کنید و در صورت نیاز نمک اضافه کنید.
• هر سه تا شش ماه کیفیت آب نرم را با تست سختی بسنجید.
• هر شش ماه اتصالات، واشرها و لوله‌ها را از نظر نشتی بررسی کنید.
• هر سال تنظیمات منو و زمان روی صفحه را بازبینی کنید.
• پس از قطع طولانی برق، ساعت را دوباره تنظیم کنید.
• در صورت تغییر کیفیت آب ورودی، پارامترهای احیا را دوباره تنظیم کنید.
• داخل تانک نمک را گاهی تمیز کنید تا گل و رسوب جمع نشود.

اگر سختی آب ورودی ناپایدار باشد، آزمایش دوره‌ای آب و بازبینی پارامترهای احیا ضروری است.

شرایط محیطی و کیفیت آب ورودی

دمای کاری شیر بین 5 تا 50 درجه سانتی‌گراد است. آب خیلی سرد یا خیلی گرم بر عملکرد واشرها اثر می‌گذارد. در مناطق با زمستان بسیار سرد، محل نصب باید حفاظت شود.

رطوبت محیط باید کمتر از 95 درصد در دمای 25 درجه باشد. رطوبت زیاد خوردگی قطعات الکتریکی صفحه کنترل را افزایش می‌دهد. محیط نصب باید تهویه مناسب داشته باشد.

کلر آزاد آب ورودی باید کمتر از 0.1 میلی‌گرم بر لیتر باشد. کلر زیاد عمر رزین را کاهش می‌دهد. اگر آب شهری کلر بیشتری دارد، پیش از شیر یک مرحله کربن فعال نصب کنید.

آب ورودی نباید روغن، گل یا رسوب زیاد داشته باشد. برای ارزیابی کیفیت آب و انتخاب تجهیزات مناسب، می‌توانید به منابع انجمن کیفیت آب (Water Quality Association) مراجعه کنید. برای آب چاه یا آب کدر، فیلتر رسوب پیش از سختی گیر ضروری است. شیر برای آب با کیفیت ناشناخته و آلوده مناسب نیست.

عیب‌یابی شیر سختی گیر F69A3

جدول زیر مشکلات متداول سختی گیرهای رزینی را با علت‌های احتمالی نشان می‌دهد. برای تشخیص قطعی با کارشناس مشورت کنید.

اگر مشکل ادامه داشت، شیر را خاموش کنید، آب ورودی را ببندید و با کارشناس تماس بگیرید. تعمیرات مکانیکی و الکتریکی را فرد غیرمتخصص انجام ندهد.

سوالات متداول درباره شیر سختی گیر F69A3

شیر سختی گیر F69A3 برای کدام مخازن مناسب است؟

این شیر برای مخازن FRP با قطر 6 تا 12 اینچ طراحی شده است. قطر، ارتفاع و نوع اتصال مخزن را پیش از خرید با مشخصات شیر تطبیق دهید.

دبی شیر سختی گیر F69A3 چقدر است؟

دبی حداکثر 2 متر مکعب بر ساعت است. اگر مصرف لحظه‌ای بیشتر باشد، افت فشار رخ می‌دهد و باید ظرفیت یا تعداد واحدها بازبینی شود.

آیا شیر سختی گیر F69A3 برای آب گرم مناسب است؟

دمای کاری بین 5 تا 50 درجه سانتی‌گراد است. برای دماهای خارج از این بازه از شیر استفاده نکنید.

آیا نصب شیر سختی گیر F69A3 به کارشناس نیاز دارد؟

بله. نصب و تعمیرات، به‌ویژه کارهای مکانیکی و الکتریکی، باید توسط کارشناس انجام شود.

آیا می‌توان شیر سختی گیر F69A3 را با آب چاه استفاده کرد؟

آب چاه معمولاً گل یا آهن دارد. برای آب با کیفیت ناشناخته از شیر استفاده نکنید. پیش از شیر یک فیلتر رسوب نصب کنید و کیفیت آب را آزمایش کنید.

جمع‌بندی شیر سختی گیر F69A3

شیر سختی گیر F69A3 رانکسین یک شیر کنترلی رزینی با سایز 3/4 اینچ، دبی حداکثر 2 متر مکعب بر ساعت و فشار کاری 1.5 تا 6 بار است. نمایشگر LCD، قفل دکمه‌ها، دو حالت احیای زمانی، احیای دستی، Interlock و کنترل از راه دور از امکانات آن است. برای انتخاب و نصب مطمئن، کیفیت آب ورودی را بسنجید، گواهینامه‌های معتبر را بررسی کنید و نصب را به کارشناس بسپارید. در این مسیر می‌توانید به استانداردها و گواهینامه‌های NSF International نیز مراجعه کنید.

برای مشاوره انتخاب، نصب یا پیگیری گارانتی، با تیم فنی فیل‌فیلتر در تماس باشید. برای آشنایی با نکات تکمیلی تصفیه آب، راهنمای مخازن FRP را بخوانید.
